冰箱不锈钢毛细管2个测量方法

发布时间:2019-12-25 16:01:00  浏览次数:

一般家用冰箱冰柜不锈钢毛细管长度在2.2----2.5m,300立升以上的冰柜一般为3----3.5m,可上机后细调!


  还有压力测量法:

  电冰箱制冷循环首要分四个进程,分别是紧缩、冷凝、节约与蒸发。其间节约进程由毛细管完结。毛细管将冷凝器送来的高压、中温(接近室内温度)的制冷剂液体节约成低压、低温的制冷剂液体(其间含部分气体),经节约后的制冷剂流过蒸发器,然后吸收箱内的热量,抵达制冷降温的目的。


 不锈钢毛细管一端连着冷凝器,另一端连着蒸发器,由其坚持两端必定的压力差,并起到由冷凝器向蒸发器的供液操控效果。


  不锈钢毛细管的供液才干对电冰箱的制冷效果有很大影响。若供液量很小,则蒸发器内的制冷剂会偏少,然后制冷效果差,箱内结霜面少;若供液量过大,制冷剂的蒸发压力会很高,然后蒸发温度高、箱内温度达不到相应的温度等级,严重的还会构成紧缩机无法停机毛病。


  不锈钢毛细管的供液才干与其几何规范有关。长度越长、内径越小,相应的供液量越小;反之越大。电冰箱中运用的毛细管,一般运用内径为0.5~1mm、长度2~4m的紫铜管。其规范首要由电冰箱选用的紧缩机功率与其相应温度等级承认。

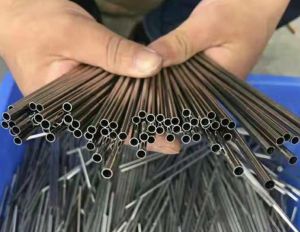

不锈钢毛细管

  在修补中,若需替换不锈钢毛细管,一般有以下两种方法。


  1.把原毛细管整个取出,替换为与原毛细管相同内径、长度的新管即可。


  2.若无法知道原冰箱内的毛细管详细规范,或买不到原规范的毛细管,又需替换新的毛细管时,可选用以下方法承认详细规范,相关部件及表面衔接,如附图所示。


  在待修电冰箱紧缩机的工艺口上接一只修补三通阀和低压表,脱开冷凝器出口与过滤器焊接点,接入修补三通阀与高压表,在过滤器的出口处焊上待换的新毛细管,毛细管的另一端翻开。分别翻开两只修补三通阀,发动紧缩机。


  空气由接在紧缩机工艺口的修补阀吸入,从毛细管翻开的一端喷出。当接工艺口的低压表压力与大气压力持平常,接在冷凝器出口和过滤器间的高压表压力应坚持在1~1.2MPa。假定高压表压力过高,可将毛细管恰当截去一段;假定高压表压力过低,则应换用更长或内径更小的毛细管。假定相差不大,也可将毛细管盘成螺旋的绷簧状,盘的直径越小,圈数越多,则管内活动阻力越大,高压越高,这样也能调度毛细管的供液量。一般新换毛细管应选择稍长一些的,这样便于调整。

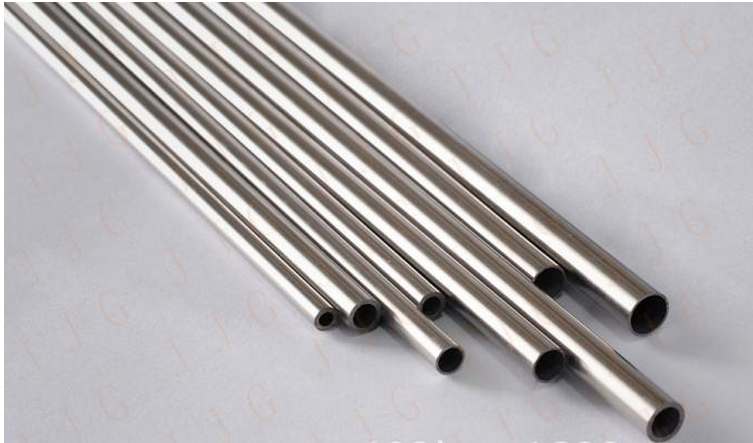

不锈钢毛细管

  还有一种方法就是:

  在待修电冰箱紧缩机的工艺口上接一只修补三通阀和低压表,脱开冷凝器出口与过滤器焊接点,接入修补三通阀与高压表,在过滤器的出口处焊上待换的新毛细管,不锈钢毛细管的另一端翻开。分别翻开两只修补三通阀,发动紧缩机。空气由接在紧缩机工艺口的修补阀吸入,从毛细管翻开的一端喷出。当接工艺口的低压表压力与大气压力持平常,接在冷凝器出口和过滤器间的高压表压力应坚持在1~1.2MPa。假定高压表压力过高,可将毛细管恰当截去一段;假定高压表压力过低,则应换用更长或内径更小的毛细管。假定相差不大,也可将毛细管盘成螺旋的绷簧状,盘的直径越小,圈数越多,则管内活动阻力越大,高压越高,这样也能调度毛细管的供液量。一般新换毛细管应选择稍长一些的,这样便于调整。上述方法适用于选用往复式紧缩机的电冰箱。关于选用旋转式紧缩机的电冰箱,则需将紧缩机吸气口脱开,接入修补三通阀与压力表,而不要翻开工艺口。


  我认为不锈钢毛细管的承认不需求搞得那么复杂,不需求走那么多的弯路,不需求依据这个,依据那个。应以规划要求的蒸发温度下的相对应压力为准,然后承认其长度及通径。


  不锈钢毛细管长度与通径的承认,是依据制冷的蒸发温度而承认的。我们知道,毛细管是节约设备,如同节约阀膨胀阀相同,都是起操控和调度进入蒸发器的液体流量及压力,而咱们在调度膨胀阀时,一般都是依据蒸发温度来调度的,即蒸发温度高,开大膨胀阀,加大流量和压力;蒸发温度低,关小膨胀阀,减小流量及压力。相同的道理,蒸发温度高,需求加大流量和压力,那毛细管的长度要短,或通径要大;蒸发温度低,需求减小流量及压力,那毛细管的长度要增加,或通径要缩小。否则就不可能与蒸发温度相对应。但用毛细管节约的制冷设备,规划时就把制冷的蒸发温度(或压力)承认好了。将此压力作为毛细管的出口压力,在通径必定的情况下,再以此压力承认毛细管的长度。这是个逻辑性很强,很契合道德的程序。所以我也一直是坚持这么做的。

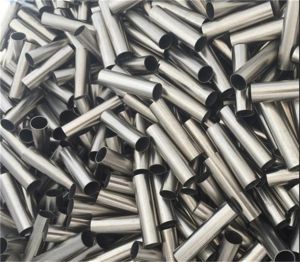

不锈钢毛细管

  如一台200L的冰箱或冷柜,其要求抵达的制冷温度是-25度,依据所用制冷剂品种在此蒸发温度下相对应的压力,承认毛细管的长度及通径。如用R600a制冷剂,通径在0.6~0.7mm的毛细管时,其长度为2m。不管其冰箱或冷柜容积的大小,只需所要求的制冷温度相同,毛细管的通径相同,其长度就相同。而装备的紧缩机功率,则是随冰箱或冷柜的容积而定的。


  要弄清毛细管是怎样承认的,其实一点也不难。首先有必要先承认两个已知条件,即制冷剂的类型和所需抵达的制冷温度。


  如运用的制冷剂是R12,规划所要抵达的制冷温度是-18度,-18度时的蒸发温度为-23度左右(蒸发温度始终比其时的制冷温度低5度左右),对照《R12的热力性质表》,-23度相对应的表压力是0.036MPa。那么,此压力0.036MPa(表压力)就是毛细管的出口压力,并以此压力承认毛细管。假定毛细管的通径(即内径)现已承认,那就只需在毛细管的出口处承认该压力,以该压力承认其长度就是了。假定是R600a制冷剂,那就按R600a制冷剂的相对应压力值承认毛细管。用什么制冷剂,就以什么制冷剂的压力承认毛细管。毛细管实在科学的“压力法”就是这样拟定的,也是仅有的检测途径,而不是那些整天说的这压力那压力,接这里测接那里测,杂乱无章。


  不管容积大小,不管紧缩机的功率多大,因为紧缩机的功率是按容积装备的,所以功率与毛细管无直接关系。 容积是按市场需求设置的,也与毛细管无直接相关,与毛细管有直接相关的是制冷温度,即制冷的蒸发温度。毛细管就是按此温度调度进入蒸发器内制冷剂的流量及压力的,这才是底子要素。所以只需制冷的蒸发温度相同,在同一种制冷剂和同一种毛细管的通径下,毛细管的长度就必定是相同的。只需我们在修补中留心一下,同品牌的冰箱或冷柜,只需制冷温度相同,不管容积是100L还是300L,其毛细管基本是相同的。假定毛细管是按容积及紧缩机的功率承认的,那容积和功率是多样的,而毛细管的规范(通径及长度)不可能也那么多种多样,从容积和功率的数据也无法承认毛细管,所以有必要理顺它们的相互关系,弄清毛细管实在关系的目标。
